Stérilisateur UV : les étapes pour purifier sa piscine en bois

Stérilisateur UV: les étapes pour purifier sa piscine en bois

Une eau qui verdit légèrement après un épisode chaud, une odeur de chlore qui s’installe alors que le bassin est pourtant correctement filtré, ou ce dépôt un peu glissant sur les premières marches: ce sont souvent les signaux qui poussent à regarder du côté du stérilisateur UV. Sur une piscine en bois, où l’on a justement choisi un aménagement chaleureux et assez naturel dans son esprit, l’idée de diminuer la charge en produits chimiques a du sens. À condition de ne pas demander à l’UV ce qu’il ne sait pas faire.

Sur mes chantiers, je le dis tout de suite: un stérilisateur UV ne remplace ni une filtration correctement dimensionnée, ni un désinfectant rémanent. Il travaille sur l’eau qui passe dans son corps de chambre, où la lampe UV-C inactive une grande partie des micro-organismes. Mais dès que cette eau retourne dans le bassin, elle ne garde pas de « mémoire » de ce passage. Il faut donc conserver un faible traitement de fond, au chlore, au brome ou à l’oxygène actif selon votre installation.

L’intérêt est ailleurs: réduire franchement les apports de désinfectant, gagner en confort de baignade et rendre l’eau plus simple à tenir pendant la saison. Une bonne installation de stérilisateur UV pour piscine en bois repose moins sur la difficulté du matériel que sur deux choses très concrètes: son emplacement sur le circuit hydraulique et un by-pass proprement réalisé.

L’UV est un équipier de la filtration, pas un magicien posé au hasard dans le local technique.

Comprendre où travaille le stérilisateur UV dans la filtration

Le circuit d’une piscine est une boucle. L’eau est aspirée par le skimmer et, selon la configuration du bassin, par la bonde de fond; elle passe dans la pompe, traverse le filtre, puis revient au bassin par les refoulements. Le stérilisateur doit être placé sur cette partie « eau propre » du réseau, c’est-à-dire après le filtre.

Ce point n’est pas négociable. Installer une lampe UV pour piscine en bois avant le filtre revient à faire circuler devant le quartz une eau encore chargée de fines particules. Le rayonnement perd alors de son efficacité, le fourreau s’encrasse plus vite et l’on crée un appareil coûteux qui travaille mal.

Dans l’ordre courant, nous aurons donc:

1. aspiration par skimmer et bonde de fond;

2. pompe de filtration;

3. filtre à sable, à cartouche ou à verre;

4. stérilisateur UV monté sur son by-pass;

5. chauffage éventuel, comme une pompe à chaleur;

6. injection éventuelle de produit de traitement;

7. refoulements vers le bassin.

Les prescriptions de certains fabricants peuvent faire varier l’ordre exact entre chauffage et dispositifs de dosage. Il faut donc toujours regarder la notice de chaque équipement, en particulier si vous avez un électrolyseur, une pompe doseuse ou un régulateur automatique. Mais le principe reste le même: le filtre précède l’UV, car c’est lui qui livre une eau suffisamment débarrassée de ses particules pour que les UV-C fassent leur travail.

Dans une piscine bois sans liner, ou dans un bassin à structure bois avec une étanchéité particulière, la logique hydraulique ne change pas. Ce qui mérite notre attention, en revanche, c’est la façon dont le local technique est conçu: support stable, réseau de PVC bien tenu, accès réel aux raccords et absence de contrainte sur les traversées de paroi. Le bois travaille, ça bouge avec le temps, et un tuyau trop rigide ou mal soutenu finit toujours par le rappeler.

Choisir un appareil cohérent avec le débit réel

La puissance de la lampe ne se choisit pas seulement au volume du bassin affiché sur la fiche technique. Il faut aussi regarder le débit réel de la pompe et les pertes de charge du réseau: coudes, longueur de tuyaux, filtre, vanne, chauffage, niveau du local par rapport à la piscine.

Les petits stérilisateurs destinés aux bassins jusqu’à une dizaine de mètres cubes sont souvent prévus pour un débit maximal autour de 3 m³/h. À l’autre extrémité, des appareils de 130 W peuvent accepter jusqu’à 22 m³/h et couvrir des volumes bien plus conséquents. Entre les deux, il existe toute une gamme. L’objectif n’est jamais de surdimensionner pour « être tranquille »: si l’eau traverse trop vite la chambre UV, son temps d’exposition devient insuffisant; si l’appareil est très surdimensionné, vous dépensez davantage sans nécessairement obtenir une eau mieux tenue.

Avant d’acheter, notez ces quatre données:

• le volume réel du bassin, sans arrondir généreusement;
• le débit de filtration annoncé par la pompe, puis son débit probable une fois le réseau chargé;
• le diamètre de vos canalisations, le plus souvent 50 ou 63 mm en PVC pression;
• les appareils déjà présents sur le refoulement: pompe à chaleur, traitement automatique, nage à contre-courant, chauffage solaire.

C’est ce petit relevé qui évite de découvrir, le jour de la pose, que le corps UV est en 63 mm alors que tout le local est en 50 mm, ou que l’appareil ne peut pas être démonté sans couper trois mètres de canalisation.

Préparer le local technique avant de sortir la colle PVC

Je préfère toujours présenter l’appareil à blanc avant de couper quoi que ce soit. On pose le stérilisateur à son emplacement, on regarde le sens de circulation indiqué sur le corps, on vérifie la place pour ouvrir le capot de lampe et l’on imagine très simplement le geste du futur entretien.

Un stérilisateur installé dans un angle, coincé derrière le filtre ou sous une étagère de produits, devient vite un appareil que personne n’ouvre. Or le quartz doit être nettoyé et la lampe remplacée à intervalle régulier. La meilleure pose est celle qui laisse de la place aux mains, à une clé de démontage et à un seau pour récupérer l’eau résiduelle.

Le support compte aussi. Sur une terrasse bois, on peut être tenté de fixer les éléments directement sur quelques lames ou sur une cloison légère. Ce n’est pas une bonne habitude. Le local technique doit offrir une base rigide: dalle, platelage renforcé ou panneau structurel correctement repris sur les lambourdes. Les tuyaux PVC ne doivent pas porter le poids de l’appareil; on ajoute des colliers et des supports, sans les bloquer à outrance.

Pour l’assemblage hydraulique, prévoyez généralement:

• du PVC pression compatible avec le diamètre de votre réseau;
• des coudes à grand rayon ou, mieux, des tracés simples qui limitent les changements de direction;
• des raccords union démontables de part et d’autre du stérilisateur;
• trois vannes pour constituer le by-pass;
• de la colle PVC et du décapant adaptés;
• un marqueur, un mètre, une scie ou un coupe-tube bien droit;
• des colliers de fixation pour empêcher les canalisations de tirer sur les raccords.

Le temps gagné en sautant les raccords union est un faux gain. Quand il faudra sortir le stérilisateur pour intervenir sur le quartz ou remplacer un joint, vous serez content de pouvoir isoler l’appareil et le déposer sans reprendre tout le réseau.

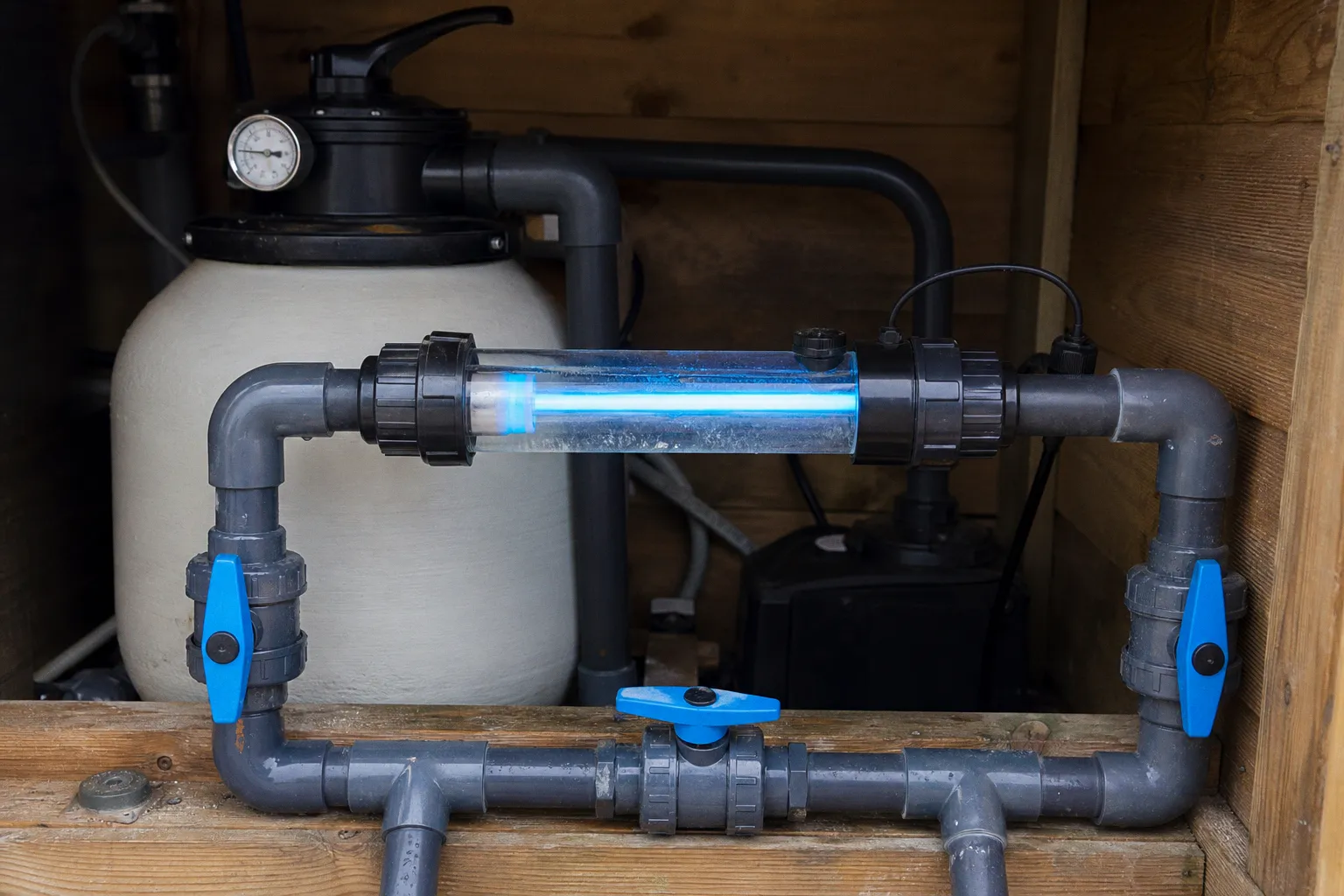

Monter le by-pass: trois vannes qui évitent beaucoup d’ennuis

Le montage en by-pass est la pièce maîtresse de l’installation. Il consiste à créer une dérivation sur le tuyau de refoulement: une partie de l’eau peut passer dans le stérilisateur, tandis qu’une vanne centrale permet de régler ou de contourner ce passage.

Dans la pratique, on réalise une branche parallèle au tuyau principal avec trois vannes:

• une vanne à l’entrée du stérilisateur;
• une vanne à sa sortie;
• une vanne sur la conduite principale, entre les deux piquages.

Lorsque les deux vannes de l’UV sont ouvertes et que celle de la conduite principale est partiellement refermée, une partie du débit est forcée à traverser l’appareil. Lorsque l’on veut intervenir sur le stérilisateur, on ferme ses deux vannes et l’on ouvre complètement la vanne centrale: la filtration continue, mais l’UV est isolé.

Voilà le rôle de chaque position, de façon très simple:

Le réglage se fait calmement, pompe en marche, en restant dans la plage de débit indiquée par le fabricant du stérilisateur. Ne fermez jamais brutalement une vanne du réseau sous pression. On travaille par petites corrections, on surveille les raccords, puis on laisse tourner quelques minutes avant de modifier à nouveau.

Sur un circuit en PVC de 50 mm, le by-pass est souvent facile à intégrer. En 63 mm, il faut davantage anticiper les encombrements, mais le principe reste le même. Ce qui compte, c’est de conserver des tronçons droits suffisants pour coller correctement les raccords et de ne pas monter les vannes tellement serrées les unes contre les autres qu’elles deviennent impossibles à manœuvrer.

Le collage PVC demande de la méthode, pas de la force

Un raccord PVC collé ne se démonte pas. Avant de sortir la colle, faites un montage à sec complet, marquez l’orientation des pièces au feutre, puis coupez les tubes parfaitement d’équerre. Ébavurez l’intérieur et l’extérieur: une petite bavure peut créer une zone de turbulence, mais surtout empêcher un emboîtement propre.

Le décapant prépare les surfaces, la colle assure la soudure chimique. On encolle sans excès, on emboîte immédiatement avec un quart de tour, puis on maintient quelques secondes. Inutile de noyer le raccord de colle: celle qui part à l’intérieur peut former une surépaisseur et retenir des saletés.

Après le temps de séchage préconisé par les produits utilisés, remettez le circuit en eau et inspectez chaque assemblage. Je passe systématiquement un papier absorbant sous les unions et les collages: une microfuite est souvent plus facile à voir ainsi qu’à l’œil nu.

Un by-pass bien posé ne sert pas seulement à régler le débit: il vous laisse entretenir l’appareil sans arrêter la vie de la piscine.

Raccorder l’électricité sans bricoler la sécurité

C’est ici qu’il faut être net: le stérilisateur UV ne doit pas fonctionner lorsque l’eau ne circule pas. Une lampe allumée dans un corps de chambre sans débit risque de chauffer inutilement et de dégrader l’ensemble. Elle doit donc être asservie à la pompe de filtration.

Asservir ne signifie pas brancher deux fils au hasard sur le même bornier de pompe. Dans un coffret propre, le stérilisateur est commandé par un relais ou un contacteur: dès que la filtration démarre, l’UV est alimenté; quand la pompe s’arrête, l’UV s’éteint. C’est la logique à respecter, y compris si vous utilisez une horloge de filtration.

L’installation du local technique doit répondre aux exigences de la norme NF C15-100, notamment en matière de volumes de sécurité autour du bassin, de protection différentielle et de mise à la terre. Si votre coffret est ancien, sans schéma lisible, ou si vous devez tirer une ligne depuis la maison, ce n’est pas le moment de jouer au plus débrouillard. Un électricien sait rapidement vérifier le tableau, le calibre des protections et la possibilité d’intégrer un contacteur d’asservissement.

Avant la première mise sous tension, nous vérifions dans cet ordre:

1. le bassin et le circuit sont en eau;

2. les vannes du by-pass sont dans leur position de fonctionnement;

3. la pompe amorce et débite normalement;

4. aucune fuite n’apparaît sur les raccords;

5. l’UV ne s’allume qu’après le démarrage effectif de la filtration.

L’indicateur lumineux présent sur certains appareils confirme que la lampe est alimentée; il ne remplace pas l’observation du débit ni l’entretien du dispositif. Une eau limpide se gagne par l’ensemble du système, pas par un voyant bleu dans un coffret.

Nettoyer le quartz et remplacer la lampe au bon moment

Le tube de quartz est la pièce transparente qui sépare la lampe UV-C de l’eau. S’il se couvre de calcaire, le rayonnement ne traverse plus correctement. C’est un peu comme travailler derrière une vitre sale: la source est là, mais elle ne fait plus son effet.

Une fois par an, idéalement avant la remise en route complète du printemps ou pendant l’hivernage actif, isolez le stérilisateur grâce au by-pass. Coupez l’alimentation électrique, fermez les deux vannes de la dérivation, ouvrez la vanne principale et suivez la procédure de démontage prévue par le fabricant.

Le quartz se nettoie avec un acide doux, comme du vinaigre blanc, pour dissoudre les dépôts calcaires. On évite les abrasifs, les éponges agressives et les outils métalliques: le quartz n’aime pas les rayures. Profitez-en pour contrôler les joints. Un joint aplati, sec ou craquelé n’attend pas toujours l’été suivant pour fuir.

La lampe, elle, ne se juge pas seulement à la lumière qu’elle émet. Elle peut encore s’allumer tout en ayant perdu une part importante de son pouvoir germicide. Sa durée de vie se situe généralement entre 8 000 et 13 000 heures de fonctionnement, soit une à deux saisons selon le temps de filtration quotidien. La date de pose notée au feutre dans le local technique, ou sur une étiquette à l’intérieur du coffret, évite de se fier à sa mémoire au mauvais moment.

Et surtout: ne touchez jamais le verre de la lampe avec les doigts nus. Les traces grasses altèrent son efficacité et peuvent créer des points de fragilité à chaud. Utilisez des gants propres ou un chiffon non pelucheux. C’est un détail de pose, mais c’est exactement le genre de détail qui distingue une installation simplement montée d’une installation qui durera.

Réduire les produits, oui; supprimer le traitement, non

C’est le point qui appelle le plus de discussions avec les propriétaires de piscine bois. La désinfection UV et l’oxygène actif forment un duo intéressant, tout comme l’UV associé à une faible dose de chlore ou de brome. La lampe réduit la pression microbiologique dans le circuit et permet généralement de diminuer la consommation de désinfectant de 50 à 80 %, selon l’usage du bassin, la qualité de filtration et les conditions de baignade.

Mais l’UV n’est pas rémanent. Un baigneur entre dans l’eau, le vent apporte des poussières, un orage modifie l’équilibre du bassin: le stérilisateur ne peut agir que sur l’eau qui repasse dans sa chambre. Il faut donc conserver une petite réserve de désinfectant dans le bassin lui-même.

Pour une filtration UV de piscine bois qui reste confortable à gérer, je conseille de raisonner en ensemble:

• un pH maintenu dans la plage recommandée par votre traitement, car un désinfectant mal équilibré devient décevant même avec une lampe neuve;
• une durée de filtration adaptée à la température de l’eau et à la fréquentation du bassin;
• un filtre entretenu, avec contre-lavage ou nettoyage régulier selon sa technologie;
• un contrôle de l’alcalinité et du calcaire, particulièrement utile pour préserver le quartz;
• une couverture lorsque le bassin n’est pas utilisé, afin de limiter les pollutions et les déperditions de chaleur.

Le stérilisateur n’exonère pas non plus du nettoyage manuel: panier de skimmer, préfiltres de pompe, ligne d’eau, fond du bassin. Sur une piscine entourée d’une terrasse bois, les poussières de chantier, les fragments végétaux et les petites fibres de bois trouvent vite leur chemin vers le bassin lors des premières semaines. Nous gardons donc les réflexes simples: aspirer, filtrer, contrôler, puis corriger avant que l’eau ne se dégrade.

Une installation qui se règle dans le temps

La première mise en service n’est pas la dernière étape, c’est le début du réglage. Pendant les quinze premiers jours, observez votre eau plus souvent: transparence, pH, niveau de désinfectant, comportement de la pompe et étanchéité du by-pass. Notez aussi les positions des vannes une fois que vous avez trouvé le bon débit; une photo dans le téléphone est parfois plus utile qu’un long discours au printemps suivant.

Le stérilisateur UV est particulièrement pertinent si vous cherchez une eau moins agressive sans transformer le local technique en laboratoire. Mais il doit s’inscrire dans une filtration saine, accessible et entretenue. Prenez le temps de faire un by-pass démontable, d’asservir correctement l’appareil à la pompe et de laisser l’espace nécessaire autour du corps UV: ce sont ces choix discrets qui feront la différence quand la saison battra son plein.

Sur un chantier bien pensé, l’équipement ne se remarque presque plus. L’eau reste claire, le bois autour du bassin garde sa place de matériau vivant, et nous passons davantage de temps à profiter de la piscine qu’à courir après un déséquilibre.
