Pompe de filtration écologique : du calcul au démarrage

Pompe de filtration écologique: du calcul au démarrage

C’est précisément là que les ennuis commencent: une pompe trop faible filtre mal, tandis qu’une pompe surdimensionnée consomme davantage et peut dépasser ce que le filtre est capable d’accepter.

Pour une piscine en bois massif, une pompe de filtration écologique ne se résume donc pas à une étiquette basse consommation. Il faut faire correspondre le volume d’eau, le débit réel sous pression, le filtre, les canalisations et la manière dont nous allons faire fonctionner l’ensemble au fil des saisons. Une pompe à vitesse variable peut réduire fortement la consommation électrique, mais seulement si elle est correctement dimensionnée et réglée.

Sur mes chantiers, je commence toujours par le circuit hydraulique, pas par la puissance annoncée sur le carton. Le bois travaille, les équipements doivent rester accessibles, et une installation bien pensée dès le départ nous évite de bricoler autour d’un local technique trop petit ou mal ventilé.

Le bon point de départ: le volume du bassin

Le calcul de base est simple: la pompe doit pouvoir recycler la totalité du volume d’eau en quatre heures.

La formule est la suivante:

Débit minimal en m³/h = volume du bassin en m³ ÷ 4

Pour un bassin de 32 m³, le débit théorique minimal est donc de 8 m³/h. Ce chiffre n’est pas encore le débit à choisir sur la fiche commerciale, car l’eau rencontre toujours des résistances sur son chemin. Elle passe dans le skimmer, les tuyaux, les coudes, le filtre, parfois une pompe à chaleur ou un appareil de traitement. Si le local technique est éloigné du bassin ou situé au-dessus du niveau de l’eau, les pertes augmentent encore.

J’ajoute généralement une marge de 10 à 20 % au débit théorique pour absorber ces pertes de charge. Dans notre exemple, une installation demandant 8 m³/h ne sera pas équipée d’une pompe choisie au hasard autour de cette valeur: nous chercherons plutôt un débit réellement restitué de l’ordre de 8,8 à 9,6 m³/h dans les conditions de fonctionnement prévues.

Cette précision est essentielle. Le débit indiqué par un fabricant peut correspondre à une situation idéale, sans longueur de tuyauterie significative ni résistance importante. Sur le terrain, ce qui compte est le débit que la pompe restitue sous pression, avec le filtre et les accessoires réellement installés.

Une pompe de filtration écologique se choisit d’abord sur son débit hydraulique réel, jamais sur le seul nombre de CV inscrit sur la boîte.

Pourquoi la puissance en CV ne suffit pas

Le cheval-vapeur donne une indication sur la puissance mécanique du moteur, mais il ne décrit pas à lui seul la qualité de la circulation d’eau. Un CV correspond à 0,735 kW de puissance mécanique. Cela ne signifie pas qu’une pompe de 1,5 CV filtrera forcément mieux qu’un modèle moins puissant.

Deux pompes de puissance comparable peuvent présenter des courbes hydrauliques différentes. L’une fournira le débit attendu avec une perte de charge modérée; l’autre sera plus à l’aise dans une installation courte et directe. Il faut donc consulter la courbe de fonctionnement, c’est-à-dire le débit disponible selon la pression à vaincre.

Je conseille de relever les éléments suivants avant de commander:

• le volume exact du bassin, et non la capacité théorique annoncée lorsque le niveau d’eau réel est inférieur;
• la distance entre le bassin et le local technique;
• le nombre de coudes et de vannes prévus;
• la présence d’une pompe à chaleur, d’un électrolyseur ou d’un appareil complémentaire;
• le débit maximal accepté par le filtre;
• la hauteur éventuelle entre le niveau de l’eau et la pompe;
• le diamètre et la nature des canalisations.

Dans une piscine en bois, le local technique est parfois installé derrière une terrasse, sous un escalier ou dans un coffre discret. Cette intégration est esthétique, mais elle peut compliquer l’accès et augmenter la longueur du réseau. Une pompe basse consommation ne compensera pas une hydraulique mal conçue.

Pompe à vitesse variable: ce que l’on gagne réellement

La pompe à vitesse variable, souvent appelée pompe VS, adapte sa vitesse au besoin. Au lieu de fonctionner en permanence à pleine puissance, elle peut tourner lentement pendant la filtration quotidienne, puis accélérer lorsque le bassin doit être nettoyé, lorsque le filtre est chargé ou lorsqu’un équipement réclame davantage de débit.

Les ordres de grandeur fournis pour ce type d’installation sont parlants: une pompe à vitesse variable en régime lent peut consommer entre 150 et 300 W, contre environ 1 100 W pour une pompe monovitesse standard de 1,5 CV. Selon les conditions d’utilisation, cela peut représenter une baisse de consommation de 70 à 90 %.

Il ne faut toutefois pas transformer ces chiffres en promesse automatique. L’économie dépend de la durée de fonctionnement, de la vitesse choisie, de la pression dans le circuit, de l’état du filtre et des équipements raccordés. Une pompe VS réglée trop haut en permanence perd une grande partie de son intérêt. À l’inverse, une vitesse trop faible peut ne pas assurer un écrémage correct de la surface ou un débit suffisant pour certains appareils.

Le principe est assez proche de celui d’un moteur que nous ferions travailler sans à-coups: une circulation lente et régulière pour l’entretien courant, une vitesse supérieure lorsque la situation le demande. Cette souplesse est particulièrement intéressante pour une piscine en bois installée dans un jardin où l’on souhaite limiter le bruit et la consommation du local technique.

Filtrer plus doucement, mais plus longtemps

Une pompe à vitesse variable fonctionne souvent sur des plages plus longues à faible régime. Ce fonctionnement peut améliorer la finesse de filtration, car l’eau traverse plus lentement le média filtrant. Les particules ont davantage de chances d’être retenues au lieu de repasser dans le bassin.

Pour autant, la pompe doit rester compatible avec le filtre. Le débit nominal de la pompe ne doit jamais excéder le débit maximal toléré par le filtre à sable, à verre ou à cartouche. Un débit trop élevé peut entraîner un mauvais passage de l’eau dans le média, faire recracher des impuretés vers le bassin ou endommager la cuve du filtre.

Le bon couple n’est donc pas « grosse pompe et petit filtre ». Nous cherchons un ensemble équilibré:

Le prix d’achat face aux économies

Une pompe à vitesse variable représente un investissement supérieur à celui d’une pompe monovitesse classique. Les prix indicatifs se situent généralement entre 900 et 2 500 €, selon le débit, les fonctions de programmation et la qualité du matériel.

Ce coût doit être comparé à la consommation sur plusieurs saisons, mais aussi à la durée de vie attendue. Une pompe de filtration a une durée de vie moyenne de 7 à 10 ans. Dans ce calcul, je ne regarde pas seulement l’économie d’électricité: je prends aussi en compte la facilité d’entretien, la disponibilité des pièces, le bruit, la garantie et la possibilité de régler finement le débit.

Une pompe moins chère mais difficile à réparer peut devenir une mauvaise affaire si le moteur, le variateur ou le couvercle de préfiltre impose le remplacement de tout l’appareil. Sur une piscine en bois, où le local technique est souvent intégré à l’aménagement, nous devons pouvoir intervenir sans démonter une partie de la terrasse.

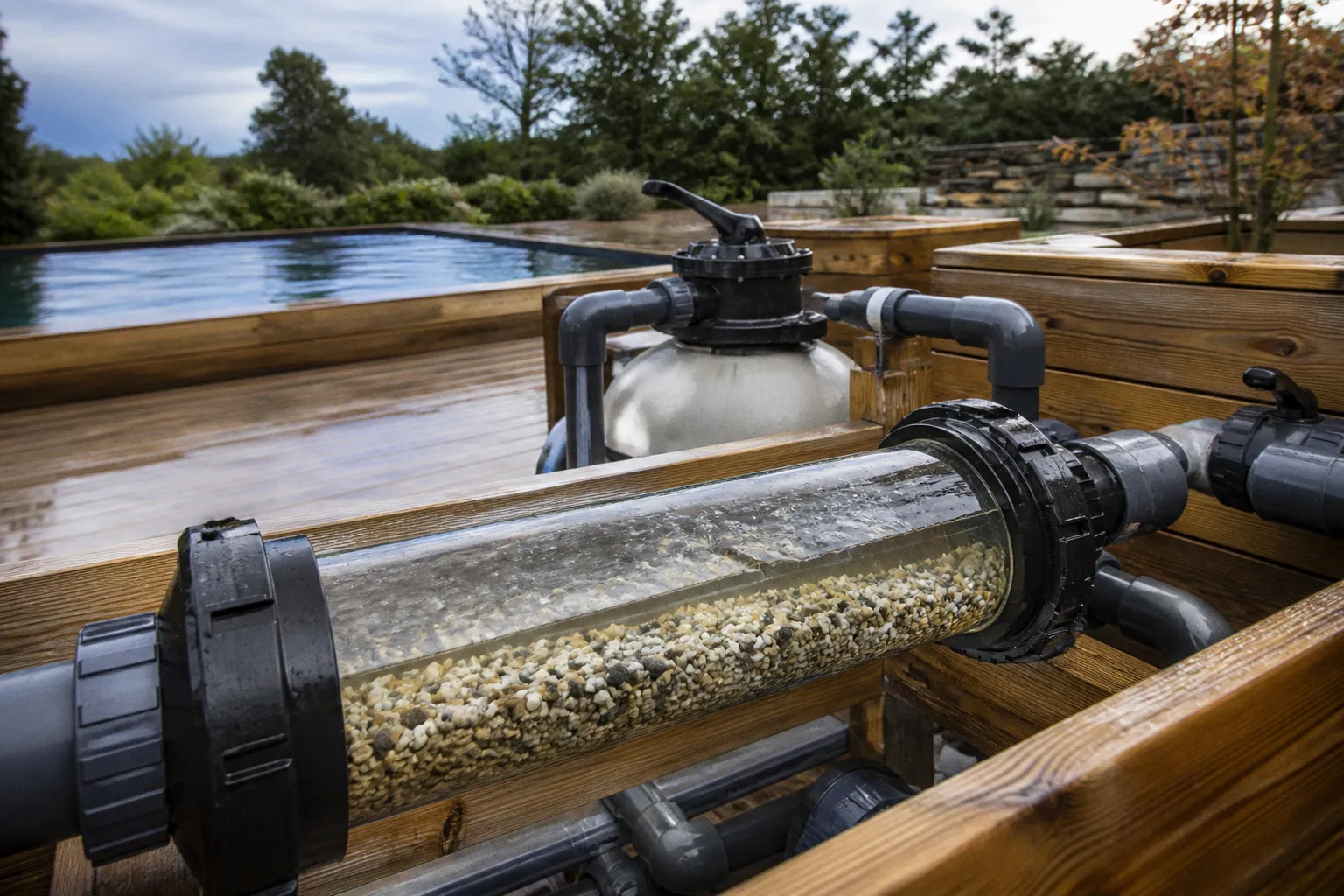

Installer la filtration autour d’une piscine en bois

Le bois massif apporte une présence particulière au bassin, mais il ne pardonne pas les installations improvisées. Les éclaboussures, la condensation et les petites fuites doivent être maîtrisées. La pompe et le filtre ne doivent pas reposer directement sur une zone qui peut rester humide, ni être coincés dans un coffre sans ventilation.

Je prévois un support stable, rigide et légèrement dégagé du sol. Le matériel doit rester horizontal lorsque le fabricant le demande, avec assez d’espace pour retirer le couvercle du préfiltre, manipuler les vannes et sortir la cartouche ou intervenir sur le filtre. Il faut aussi pouvoir lire les manomètres sans se contorsionner.

Le trajet des tuyaux mérite la même attention. Un réseau court et régulier est plus facile à amorcer et génère moins de pertes de charge. Les coudes serrés et les changements de diamètre à répétition compliquent la circulation. Je préfère une ligne propre, avec des rayons de courbure raisonnables et des raccords accessibles, plutôt qu’un montage compact mais impossible à dépanner.

PVC rigide ou tuyau souple

Le tuyau souple peut sembler pratique pour contourner un obstacle, surtout lorsque le local technique est aménagé après la structure en bois. Il faut cependant éviter de lui faire prendre des formes qui créent des points hauts, des plis ou des poches d’air. Dans une installation permanente, le PVC rigide lisse offre une ligne plus stable et plus lisible.

Cela ne signifie pas que le souple est toujours à proscrire. Il peut avoir sa place sur certains raccordements ou dans une configuration où la souplesse facilite une intervention. Mais nous devons le poser sans l’écraser, le maintenir correctement et limiter les longueurs inutiles.

Les conduites d’aspiration sont particulièrement sensibles. Une prise d’air minime peut perturber l’amorçage et provoquer un fonctionnement irrégulier. Sur une pompe installée au-dessus du niveau de l’eau, le soin porté aux unions, aux couvercles et aux vannes est déterminant.

Le niveau d’eau dans les skimmers

Le niveau d’eau doit se situer aux trois quarts de l’ouverture des skimmers. Trop bas, il laisse entrer de l’air et la prise de surface devient irrégulière. Trop haut, l’écrémage perd en efficacité puisque les débris flottants sont moins facilement entraînés vers le panier.

Sur une piscine en bois, les variations de niveau sont courantes: évaporation, pluie, éclaboussures, lavage du filtre. Il ne faut pas attendre que le skimmer aspire par intermittence pour réagir. Un contrôle visuel régulier suffit souvent à éviter une panne d’amorçage.

Je conseille également de vider les paniers avant qu’ils soient remplis de feuilles. Une pompe à vitesse variable ne doit pas être utilisée comme une excuse pour laisser le circuit se charger en débris. Le moteur consommera peut-être moins, mais le réseau travaillera dans de mauvaises conditions.

Le démarrage d’une pompe installée au-dessus du bassin

Le premier démarrage est une étape où la précipitation coûte cher. Une pompe ne doit pas fonctionner à sec: le joint mécanique d’étanchéité peut être détérioré si le corps de pompe n’est pas rempli d’eau.

Pour une installation non noyée, je procède calmement:

1. Je vérifie que les paniers du skimmer et du préfiltre sont propres et correctement positionnés.

2. Je remplis le panier du préfiltre avec de l’eau jusqu’à ras bord.

3. Je remets le couvercle en contrôlant la propreté et la bonne assise du joint.

4. Je ferme les vannes d’aspiration avant la mise sous tension.

5. Je m’assure que la vanne du filtre est bien dans la position adaptée au démarrage.

6. Je mets la pompe en marche, puis j’ouvre progressivement les vannes selon la configuration du circuit.

7. Je purge l’air par la vis prévue sur le filtre lorsque la circulation commence.

8. Je contrôle les fuites, le bruit, la pression et la présence d’un flux régulier dans les retours.

La position de la vanne multivoie ne doit jamais être modifiée lorsque la pompe fonctionne. Nous coupons d’abord l’alimentation, nous attendons l’arrêt complet, puis nous changeons de position. Ce geste simple protège le mécanisme interne de la vanne et évite une fausse manipulation sous pression.

Au démarrage, un peu d’air peut rester présent dans le circuit. En revanche, une pompe qui n’arrive pas à amorcer, qui fait un bruit de gravier ou dont le panier se vide rapidement demande un arrêt immédiat. Il faut alors rechercher une prise d’air, une vanne mal positionnée, un niveau d’eau insuffisant ou une canalisation obstruée.

Le premier réglage ne consiste pas à faire tourner la pompe au maximum. Il consiste à obtenir une circulation stable, sans air, avec une pression cohérente et un filtre qui travaille dans sa plage normale.

Régler une filtration éco-responsable sans perdre en efficacité

Une pompe basse consommation pour piscine en bois donne le meilleur d’elle-même lorsque nous distinguons les usages. La filtration courante n’a pas forcément besoin du même débit que le fonctionnement d’une pompe à chaleur, d’un robot hydraulique ou d’une opération de nettoyage.

À faible vitesse, la pompe peut assurer la circulation quotidienne avec une consommation réduite. Lorsque le bassin reçoit beaucoup de baigneurs, après un épisode venteux ou pendant une période chaude, le programme peut être adapté. L’eau ne se comporte pas de la même manière selon la température, la fréquentation et la quantité de débris qui arrive dans le bassin.

Je reste prudent avec les programmations trop compliquées. Un réglage que personne ne comprend finit souvent par être désactivé. Mieux vaut deux ou trois plages clairement identifiées qu’une succession de vitesses impossible à retrouver après quelques semaines.

Filtration, traitement de l’eau et absence de chlore

La filtration et le traitement de l’eau sont deux fonctions différentes. La pompe fait circuler l’eau vers le filtre; elle ne désinfecte pas le bassin à elle seule. Une filtration fine et régulière réduit la charge de travail du traitement, mais elle ne remplace pas automatiquement un désinfectant.

Cette distinction compte lorsque l’on parle de filtration écologique ou de traitement de l’eau sans chlore. Certains propriétaires s’orientent vers l’oxygène actif, le traitement au sel, les systèmes UV ou d’autres solutions. Chaque technologie possède ses contraintes de réglage, de débit et d’entretien. Le choix doit être étudié avec l’ensemble de l’installation, pas ajouté au dernier moment sur une canalisation déjà saturée.

Un appareil de traitement peut demander un débit minimal pour fonctionner correctement. Une pompe VS réglée trop bas peut alors faire circuler l’eau sans fournir les conditions nécessaires à l’équipement. À l’inverse, une vitesse trop élevée peut augmenter la consommation sans améliorer la qualité de l’eau.

Le rôle du filtre reste central. Un filtre propre, correctement dimensionné et entretenu laisse passer l’eau avec une perte de charge raisonnable. Lorsqu’il se charge de matières, la pression augmente et le débit disponible diminue. C’est le moment d’intervenir selon le type de filtre: nettoyage de cartouche, contre-lavage ou entretien du média filtrant lorsque le système le prévoit.

Le cas de la pompe à chaleur

La pompe à chaleur ajoute une résistance au circuit et nécessite souvent un débit minimal pour fonctionner. Elle doit donc apparaître dans le calcul dès la conception de la filtration. Son emplacement, la longueur des tuyaux et les vannes de dérivation peuvent modifier sensiblement le comportement hydraulique.

Sur une piscine en bois, je recommande de prévoir les raccordements avant de fermer la terrasse ou le coffre technique. Une dérivation bien accessible permet de contourner temporairement la pompe à chaleur pour les opérations d’entretien. Elle évite aussi de démonter tout le réseau lorsqu’un appareil doit être isolé.

Le chauffage ne justifie pas automatiquement une pompe plus puissante. Il faut rechercher le débit demandé par l’appareil et vérifier que le filtre, les skimmers et les retours suivent. Encore une fois, le système se raisonne comme une chaîne: l’élément le plus limitant finit par imposer sa loi.

Les erreurs qui reviennent sur le terrain

Certaines erreurs sont faciles à reconnaître lorsque l’on ouvre un local technique. Elles ne viennent pas toujours d’un mauvais matériel; elles résultent souvent d’un calcul incomplet ou d’un accès mal anticipé.

Choisir une pompe sur son étiquette

Le chiffre en CV rassure, mais il ne remplace pas la courbe de débit. Une pompe annoncée comme puissante peut être mal adaptée à un petit filtre ou ne pas fournir le débit attendu dans une installation longue.

Sous-dimensionner le filtre

Un filtre trop petit travaille vite, se charge rapidement et impose des nettoyages plus fréquents. Avec une pompe à vitesse variable, nous pouvons parfois réduire le débit de fonctionnement, mais cela ne transforme pas un filtre sous-dimensionné en filtre adapté.

Oublier les pertes de charge

Un local situé à plusieurs mètres du bassin, une série de coudes, une pompe à chaleur et un appareil de traitement ne sont pas des détails. Ils font partie du circuit. La marge de 10 à 20 % au-dessus du débit théorique permet d’éviter un calcul trop juste, à condition de rester dans les limites du filtre.

Enfermer la pompe sans accès

Dans une terrasse en bois, le local technique doit être discret, mais pas inaccessible. Il faut atteindre le couvercle du préfiltre, les vannes, les connexions et la vis de purge. Une trappe trop petite transforme un entretien banal en opération de démontage.

Laisser l’installation fonctionner avec de l’air

Un panier qui se vide, des bulles persistantes dans le couvercle transparent ou un bruit inhabituel signalent qu’il faut chercher la cause. Nous contrôlons le niveau d’eau, les joints, le couvercle, les vannes et les raccords d’aspiration. Continuer à faire tourner la pompe en espérant que le problème se résolve peut endommager le matériel.

Modifier la vanne multivoie sous tension

C’est une mauvaise habitude qui revient encore. La pompe doit être arrêtée avant tout changement de position. Le geste prend quelques secondes et évite de mettre le mécanisme sous pression au mauvais moment.

Une méthode simple pour choisir sans se perdre

Lorsque je prépare une installation, je rassemble les données dans cet ordre:

1. Je calcule le volume réel du bassin.

Je pars des dimensions intérieures et du niveau d’eau utilisé, pas seulement du nom commercial du modèle.

2. Je détermine le débit minimal sur quatre heures.

Le volume total doit pouvoir être recyclé en quatre heures.

3. J’ajoute la marge liée au réseau.

Les longueurs, les coudes, la hauteur, le filtre et les appareils imposent une majoration de 10 à 20 %.

4. Je vérifie la compatibilité avec le filtre.

Le débit de la pompe ne doit pas dépasser le débit maximal admissible par le filtre.

5. Je regarde la courbe hydraulique.

Je cherche le débit restitué sous pression, plutôt que de comparer uniquement les puissances en CV.

6. Je distingue les régimes de fonctionnement.

La filtration quotidienne, le chauffage, le nettoyage et les appareils de traitement peuvent réclamer des vitesses différentes.

7. Je dessine le local technique autour de l’entretien.

Chaque élément doit pouvoir être isolé, ouvert et remplacé sans sacrifier la terrasse.

8. Je prévois la mise en eau et l’amorçage.

Les vannes, le préfiltre et la purge doivent être accessibles dès le premier jour.

Cette méthode paraît plus longue qu’un simple choix de puissance, mais elle évite les corrections coûteuses. Travailler le bois demande déjà de tenir compte de l’humidité, des assemblages et des mouvements du matériau. Nous n’avons aucun intérêt à ajouter une hydraulique capricieuse à l’ensemble.

Entretenir la pompe et préserver le réseau

Une filtration écologique reste une installation technique. Elle consomme moins lorsqu’elle est propre et réglée, pas lorsqu’on la laisse fonctionner sans surveillance.

Le panier du préfiltre doit être vidé régulièrement, surtout après les épisodes venteux. Le couvercle et son joint doivent rester propres afin de conserver une bonne étanchéité. Au moindre suintement, il vaut mieux intervenir: l’eau peut atteindre les éléments voisins et humidifier durablement le bois du local ou de la terrasse.

Le filtre se surveille à sa pression de fonctionnement habituelle. Une hausse progressive indique généralement qu’il se charge. Une pression anormalement basse peut aussi signaler un problème d’aspiration, un panier obstrué ou une prise d’air. Il faut apprendre à connaître le comportement normal de son installation; c’est souvent plus utile que de chercher une valeur universelle.

La pompe à vitesse variable doit également être protégée contre les arrêts et redémarrages désordonnés. Les réglages du fabricant, la protection électrique et la mise à la terre doivent être respectés. Dans un environnement extérieur, l’humidité et les projections ne pardonnent pas les raccordements bricolés.

À l’hivernage, la procédure dépend du matériel et du type de bassin, mais le principe reste le même: ne pas laisser l’eau geler dans les éléments qui ne sont pas conçus pour cela, vidanger les parties nécessaires et protéger le local. Une piscine en bois peut être très durable; encore faut-il que la filtration et les raccords ne passent pas plusieurs mois dans une humidité permanente.

Le choix final pour une piscine en bois

Pour une petite ou moyenne piscine en bois, la meilleure pompe n’est pas nécessairement la plus puissante ni la moins chère. C’est celle qui atteint le débit nécessaire avec une marge raisonnable, qui respecte le filtre et qui peut fonctionner à vitesse réduite lorsque le bassin n’a pas besoin d’un débit maximal.

La pompe à vitesse variable constitue souvent une solution pertinente pour une filtration éco-responsable piscine, notamment lorsque nous voulons réduire la consommation et faire fonctionner l’installation plus longtemps à bas régime. Son intérêt devient réel lorsque le réseau est propre, le filtre adapté et les réglages compréhensibles.

Je retiens surtout trois règles de chantier:

• calculer le recyclage du volume en quatre heures;
• ajouter les pertes de charge sans dépasser les capacités du filtre;
• concevoir le local technique pour l’amorçage, la purge et l’entretien.

Le reste découle de cette base. Une pompe bien choisie fait circuler l’eau sans forcer, le filtre retient les impuretés dans sa plage de travail et le bassin reste plus facile à équilibrer. Le bois, lui, continue de vivre autour de l’eau: il travaille, il bouge avec le temps, et nous devons construire l’installation avec cette réalité plutôt que contre elle.
